| 校園網無線覆蓋解決方案 |
一、概述 校園網是為學校師生提供教學、科研、生活、社交一體化的綜合信息服務的最基礎載體。校園網既需要承載科研信息共享、多媒體教學、電子閱覽、教學資料存儲等教學相關的網絡業務，也要承載行政和總務管理、教師辦公、學校論壇、師生生活及社交等其他網絡業務。無線網絡最初作為有線網絡的輔助進入校園網，隨著移動互聯網時代的到來，無線網絡給大家的工作、學習和生活帶來了極大的便利，隨時隨地的上網成了人們的基本訴求，目前無線已經從補充作用逐漸轉變?yōu)樾@網的重要組成部分，校園網無線化成為學校的一種普通需求。 二、需求分析 學校無線終端數量的不斷增加，師生對隨時隨地接入網絡的需求提升，使得無線校園網的建設必不可少。 學校各物理區域分散并多樣化，包含教室、辦公室、會議室/報告廳、圖書館、實驗室、食堂、操場等學習工作區域和生活區域。傳統規劃的方案不能滿足全校園的無線覆蓋， 做不到隨地的網絡接入。 另外部分學校的 Wi-Fi 網絡建設時間較早，使用較早的 802.11n 標準的無線 AP，隨著現在網絡應用對帶寬需求的成倍增長及無線終端數量的大幅度提升，部分區域，例如會議室，報告廳等高密場景下，用戶接入困難或者接入后網速很差，之前規劃的容量已經遠遠不能滿足學校師生的要求，做不到隨時接入獲得好體驗的要求。 三、組網目標 讓接入 Wi-Fi 網絡的師生獲得好的體驗。將這個目標轉化為網絡建設的要求，最直接的就是讓師生“隨時隨地”的接入 Wi-Fi 網絡，都有滿意的帶寬。如下圖所示，針對學校區域，接入用 戶，業務類型的差異對應帶寬需求的差異，需要建設一張基于業務體驗的 Wi-Fi 網絡。 隨著無線技術從 Wi-Fi 5 向 Wi-Fi 6 演進，全無線時代的來臨，用戶希望用無線網絡徹底取代有線網絡。此時用戶對 WLAN 的網絡需求不再是傳統的離散 AP 組網，而是希望建成類似蜂窩無線網絡那樣的連續覆蓋網絡，以滿足用戶在全無線時代隨時隨地的接入需求。這也就意味著Wi-Fi 網絡的部署結構將從原來的“按需覆蓋”結構朝著類似蜂窩無線那樣的連續組網結構轉變。 四、應用場景 校園無線覆蓋主要可分為以下 9 類場景：教室、VR 教室、辦公室、會議室/報告廳，圖書館，實驗室、食堂、操場、宿舍。以下將分別闡述各場景的業務區別、無線網絡建設標準和推薦方案。 4.1 教室場景 教室是學校中最重要的教學區域之一，其特點是用戶密度大，對網絡質量要求高。在平時上課、自習等高峰時間段，教室中的無線網絡接入用戶密度大約為 2 用戶/平米。承載上網查閱資料、觀看教學視頻、即時學術交流等重要的教學業務。 網絡規劃 學校教室可以大致分為普通教室和階梯教室兩種類型。普通教室面積一般在 100 平米以下，建議部署一臺 AP，安裝在橫梁或天花板下方。階梯教室面積較大，人數較多，一般需要部署多個AP，建議按照如圖所示的W 型方式進行部署，AP 間距 15 米。 普通教室AP點位規劃

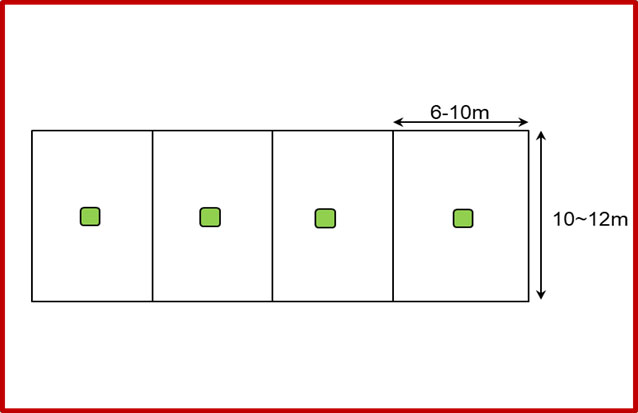

階梯教室AP點位規劃

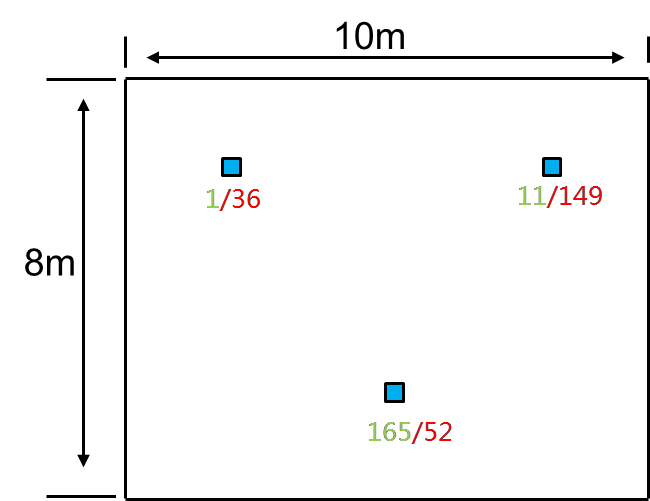

4.2 VR教室 VR 教室是學校中新興的教學區域，其特點是用戶對網絡質量要求高。承載觀看教學視頻、即時學術交流等重要的教學業務。 網絡規劃 VR教室假定長10m 寬 8m，建議部署 3 臺AP，安裝在橫梁或天花板下方，建議按照 如圖所示的 W 型方式進行部署，AP 間距 4~5 米。 VR 教室 AP 點位規劃

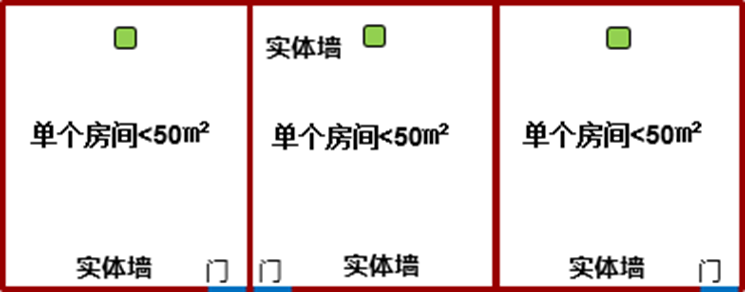

4.3 辦公室場景 學校教職工的辦公室場景，也是無線網絡使用率比較高的區域。目前大部分學校教師都配備筆記本電腦，通過無線網絡進行辦公、備課、學習交流等。一個高質量的無線網絡， 對于辦公效率的提升會有很大幫助。 網絡規劃 辦公室可以大致分為小型辦公室和中大型辦公室兩種類型。小型辦公室一般面積在15~40平米左右，人數在10人以?xún)?nèi)，建議部署面板型AP，也可以采用吸頂、掛墻或者面板安裝，每個辦公室安裝1臺AP，避開金屬物品遮擋。中大型辦公室面積較大，人數較多，一般需要部署多個AP，建議按照如圖所示的W型方式進行部署，AP間距15 米，按照每臺AP覆蓋30~40人設計。 小型辦公室AP點位規劃

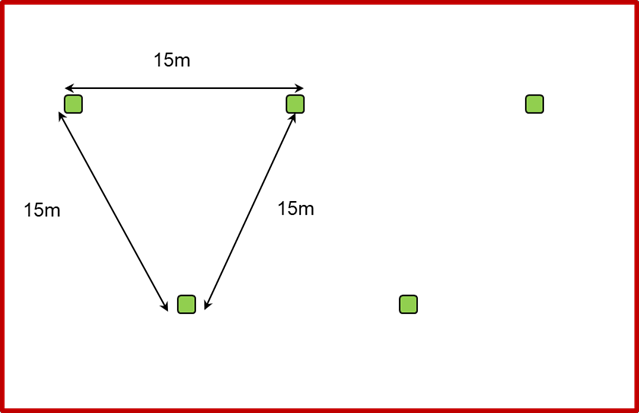

中大型辦公室AP點位規劃

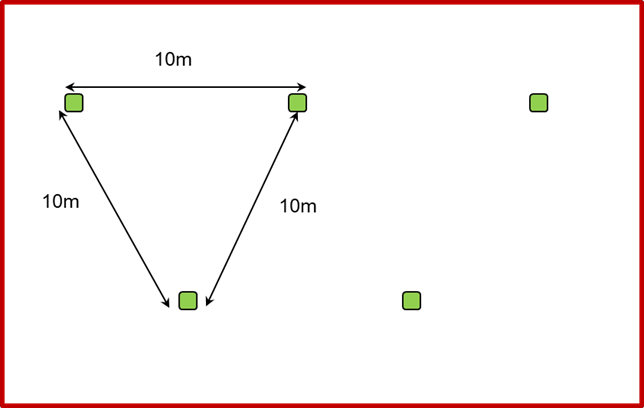

4.4 會議室/報告廳場景 會議室和報告廳都屬于流量突發型場景，當遇到大型會議及學術報告等活動，用戶數會達到高峰，平均 2 用戶/平米甚至更高。在做此類場景無線網絡建設時，需要考慮 AP 容量，信道規劃，干擾抑制等方面，使無線網絡能在高密情況下依然能提供良好的接入體驗。 網絡規劃 對于會議室場景，面積在 30~60 平米左右，人數在 50 人以?xún)?nèi)，建議部署 1 臺放裝型AP，可以采用吸頂安裝方式，避開金屬物品遮擋。對于大型報告廳這種高密場景，建議采用定向天線設計的高密型 AP 進行部署，按照如圖所示的 W 型方式進行規劃，AP 間距 10米，按照每臺 AP 覆蓋 30~40 人設計。 大型報告廳AP點位規劃

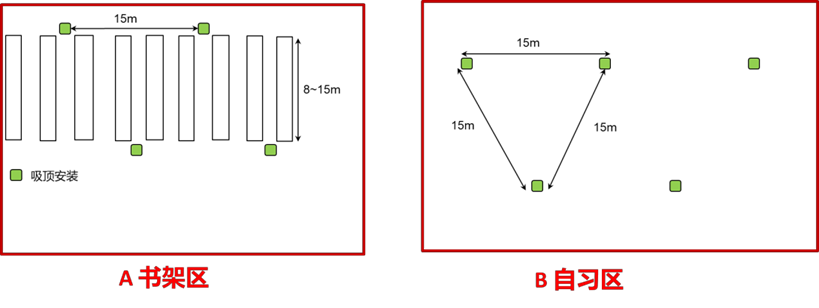

4.5 圖書館場景 圖書館是學生自主學習的重要區域，隨著互聯網普及，在圖書館中通過移動終端進行在線學習已經非常普通。同時，在下課間及晚自習高峰期，圖書館的人流密度和無線網絡用戶并發率也相對較高。針對圖書館的無線網絡，也需要按照相應的標準進行規劃設計。 網絡規劃 圖書館面積在 100 平米以下的，建議部署 1 臺放裝型 AP，可以采用吸頂安裝方式，避開金屬物品遮擋。面積在 100 平米以上的，按照如圖所示的W 型方式進行部署，AP 覆蓋半徑 8 米，AP 間距 15 米。 圖書館AP點位規劃
4.6 實驗室場景 實驗室是學校中最重要的實驗教學區域之一，其特點是用戶密度中等，對網絡覆蓋質量要求高。在平時上課高峰時間段，實驗室中的無線網絡接入用戶密度大約為 1 用戶/4 平 米。承載 web、Email、游戲、高清視頻，即時通信為主等重要的教學業務。 網絡規劃 實驗室面積一般在 100 平米以下，容量人數不超過 100 人，建議部署一臺AP，吸頂安裝；如果超過，建議按照如圖所示的 W 型方式進行部署，AP 間距 20 米，需要避開金屬遮擋物安裝。 實驗室AP點位規劃
4.7 食堂場景 食堂是學校中密度高區域之一，對網絡質量要求高。在平時學生就餐高峰時間段，食堂中的無線網絡接入用戶密度大約為 2 用戶/平米。承載 web、Email、游戲、高清視頻， 即時通信為主等重要的業務。 網絡規劃 食堂建議吸頂安裝，按照AP 間距 12~15 米，W 型部署，避開承重柱 2 米以上安裝。 食堂 AP 點位規劃

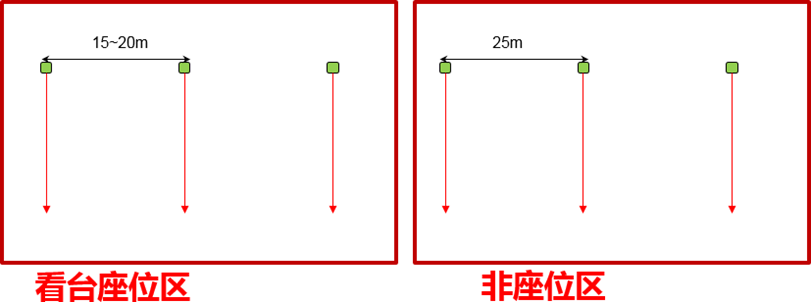

4.8 操場場景 操場是學校中戶外區域，其特點是用戶密度一般，對網絡質量要求一般，看臺座位區覆蓋要求高。在平時無線網絡接入用戶密度大約為 1 用戶/10 平米~1 用戶/20 平米。承載web、Email、游戲、高清視頻，即時通信為主等重要的業務。 網絡規劃 操場場景一般分為看臺座位區和非座位區，都采用掛壁或者抱桿的安裝方式，采用內置 定向天線AP，看臺座位區 AP 間距分別按照 15 米~20 米左右，直線型部署；非座位區 安裝，AP 間距 25 米左右，直線型部署。室外AP 覆蓋方向，應背向教學樓等建筑，以 減少對室內覆蓋區域的干擾影響。如明確操場只做薄覆蓋，不考慮并發要求，可考慮室 外 AP 外置全向天線覆蓋。 操場AP點位規劃

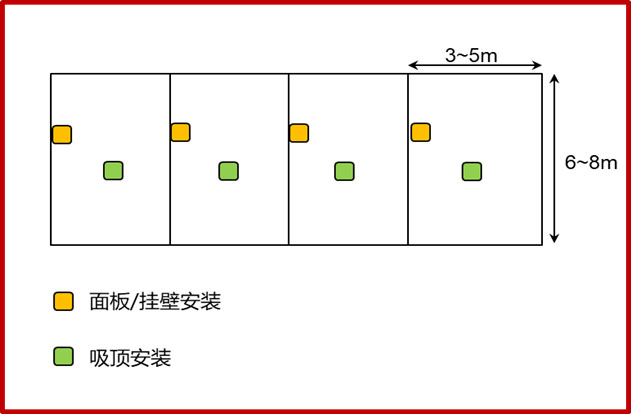

4.9 宿舍場景 宿舍區是學校中生活區域，其特點是用戶密度中等，對網絡質量要求較高。在平時晚上高峰時間段，宿舍中的無線網絡接入用戶密度大約為 1 用戶/2 平米。承載 web、Email、 游戲、高清視頻，即時通信為主等重要的教學業務。 網絡規劃 在學校宿舍這種房間密集的場景中，由于墻體等室內建筑物的阻隔，無線信號的衰減現象較為嚴重，普通的室內放裝型 AP 和室內分布式 AP 無法同時完全滿足低成本、高性能的無線覆蓋需求。針對這類訴求時，可采用敏捷分布式 WLAN 組網部署。宿舍區一般 采用敏分單元模塊或者面板入室覆蓋的部署方式，無覆蓋盲區。 宿舍 AP 點位規劃
|
